เครื่องตั้งเวลา วนลูป เปิด-ปิด TM627 1วินาที ถึง 99ชั่วโมง สลับกัน 1NO 1NC วงจร AC 220V

เครื่องตั้งเวลา วนลูป เปิด-ปิด TM627 1วินาที ถึง 99ชั่วโมง สลับกัน 1NO 1NC วงจร AC 220V

Code : TM627-220VAC

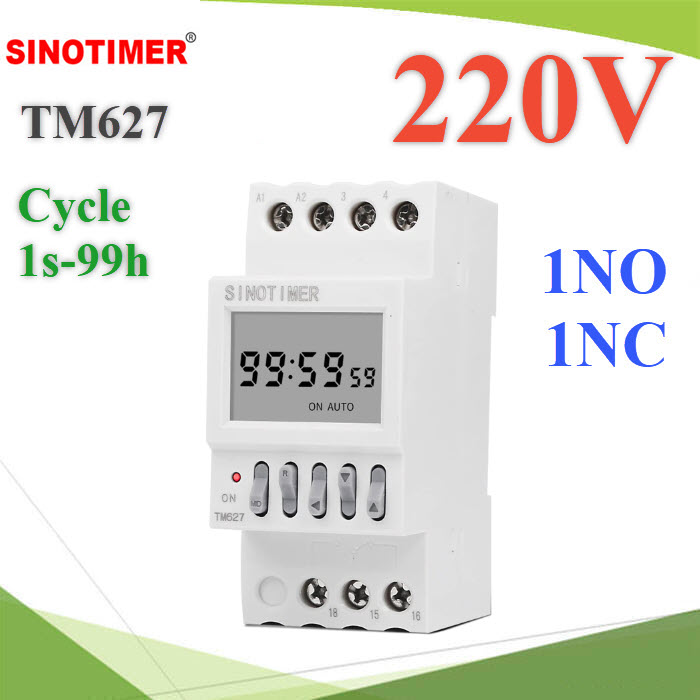

TM627 AC Digital Time Delay Relay ON OFF 1s-99h Duration Cycle Timer Control Switch Adjustable 220VAC

ทามเมอร์รุ่น TM627 ใช้สำหรับควบคุมการเปิดปิดสลับกัน สามารถตั้งค่าเป็นกลุ่มของเวลา เปิดปิด ของสวิตช์แบบวนรอบ ตามเวลาที่ตั้งไว้ มีแบตเตอรี่ในตัว เพื่อบันทึกโปรแกรมสำหรับไฟดับ

The model TM627 time switch is applicable for regularly controlling switch-on and off circuit. Circulation mode can be set to a group of cyclic switch ON/OFF time, cycle work according by the setting time. The timer switch is built-in battery, to save the programs for power failiure.

1. การต่อสายไฟ (Wiring Diagram)
คำเตือน: เพื่อความปลอดภัย ควรให้ช่างไฟฟ้าผู้ชำนาญเป็นผู้ติดตั้ง หรือตัดระบบไฟฟ้า (เบรกเกอร์) ทุกครั้งก่อนทำการต่อสายไฟ
Timer รุ่นนี้มีช่องต่อสายไฟ 2 ส่วนหลักๆ คือ:
ช่องไฟเลี้ยงตัวเครื่อง (A1, A2): สำหรับจ่ายไฟ 220V AC ให้ Timer ทำงาน
ช่องควบคุมอุปกรณ์ (15, 16, 18): เป็นหน้าสัมผัสสวิตช์ (Relay) แบบไม่มีไฟ (Dry Contact) สำหรับต่อไปควบคุมอุปกรณ์ไฟฟ้าอื่นๆ

แผนผังการต่อสาย:
1.1 การต่อไฟเลี้ยงตัวเครื่อง (Power Supply 220V AC):
ต่อสาย Line (L) เข้าที่ช่อง A1
ต่อสาย Neutral (N) เข้าที่ช่อง A2

1.2 การต่อเพื่อควบคุมอุปกรณ์ไฟฟ้า (Load): หน้าสัมผัสมี 3 ขั้ว:
- 15: ขั้ว Common (COM) - เป็นขั้วร่วม
- 18: ขั้ว Normally Open (NO) - ปกติเปิด (วงจรจะต่อเมื่อถึงเวลา ON)
- 16: ขั้ว Normally Closed (NC) - ปกติปิด (วงจรจะตัดเมื่อถึงเวลา ON)

กรณีที่ 1: ต้องการให้อุปกรณ์ "ทำงาน" เมื่อถึงเวลาที่ตั้งไว้ (ใช้ขั้ว NO - ปกติเปิด)
ต่อสาย Line (L) จากแหล่งจ่ายไฟ มาเข้าที่ขั้ว 15 (COM)
ต่อสายจากขั้ว 18 (NO) ไปยังขั้วหนึ่งของอุปกรณ์ไฟฟ้า (เช่น หลอดไฟ, ปั๊มน้ำ)
ต่อสายอีกขั้วของอุปกรณ์ไฟฟ้าไปยัง Neutral (N)

กรณีที่ 2: ต้องการให้อุปกรณ์ "หยุดทำงาน" เมื่อถึงเวลาที่ตั้งไว้ (ใช้ขั้ว NC - ปกติปิด)
ต่อสาย Line (L) จากแหล่งจ่ายไฟ มาเข้าที่ขั้ว 15 (COM)
ต่อสายจากขั้ว 16 (NC) ไปยังขั้วหนึ่งของอุปกรณ์ไฟฟ้า
ต่อสายอีกขั้วของอุปกรณ์ไฟฟ้าไปยัง Neutral (N)


2. วิธีการตั้งค่า (Programming)
Timer รุ่นนี้เป็นการตั้งเวลาแบบวนรอบ (Cycle Timer) คือตั้ง "เวลาเปิด (ON)" และ "เวลาปิด (OFF)" สลับกันไปเรื่อยๆ
ขั้นตอนการตั้งค่าเบื้องต้น (อาจแตกต่างกันเล็กน้อยในรายละเอียดปุ่ม):
2.1 รีเซ็ตเครื่อง: หากต้องการล้างค่าเก่า ให้ใช้ปลายปากกาหรือคลิปหนีบกระดาษ กดที่ปุ่มกลมเล็กๆ สีแดง (ปุ่ม Reset)
2.2 เข้าสู่โหมดตั้งเวลาเปิด (ON):
กดปุ่ม "Set" (หรือปุ่ม P) ค้างไว้ประมาณ 3-5 วินาที จนหน้าจอแสดงคำว่า "ON" หรือตัวเลขเริ่มกระพริบ
ใช้ปุ่มลูกศร ขึ้น/ลง หรือปุ่ม H+/M+/S+ เพื่อตั้งเวลา "เปิด" ที่ต้องการ (เช่น 10 วินาที)
2.3 เข้าสู่โหมดตั้งเวลาปิด (OFF):
เมื่อตั้งเวลาเปิดเสร็จแล้ว กดปุ่ม "Set" อีก 1 ครั้ง หน้าจอจะเปลี่ยนไปแสดงคำว่า "OFF"
ใช้ปุ่มลูกศร ขึ้น/ลง หรือปุ่ม H+/M+/S+ เพื่อตั้งเวลา "ปิด" ที่ต้องการ (เช่น 5 นาที)
2.4 บันทึกและเริ่มทำงาน:
กดปุ่ม "Set" อีกครั้งเพื่อบันทึกและออกจากโหมดตั้งค่า
ตัวเครื่องจะเข้าสู่โหมด "AUTO" โดยอัตโนมัติ และเริ่มทำงานตามรอบเวลา เปิด (ON) / ปิด (OFF) ที่ตั้งไว้ทันที

ตัวอย่าง: หากตั้งค่า ON = 10 วินาที และ OFF = 5 นาที
Timer จะสั่งให้อุปกรณ์ทำงาน 10 วินาที จากนั้นจะสั่งให้อุปกรณ์หยุดทำงานเป็นเวลา 5 นาที แล้วจะกลับไปเริ่มทำงาน 10 วินาทีอีกครั้ง วนแบบนี้ไปเรื่อยๆ

Item specifics

Download เอกสาร

    Product Datasheet TM627-220VAC
